Qendër përpunimi vertikale me 4 bosht

DAEWOO MYNX 540

Parts shown by hand not come.
• Daewoo MYNX 540, Baujahr 2001
Cedpfxoyfg Tae Acpsrd
• die Spindel wurde im Frühling 2025 revidiert, neue Lager!!
• die 4.Achse gehört mit dazu
• ACHTUNG, das liegende 3-Backenfutter NICHT

Arbeitsbereich
X-Achse mm 1020
Y-Achse mm 510
Z-Achse mm 625

Aufspanntisch
Tischgrösse mm 1200 x 500
4 T-Nuten mm 18H8
T-Nuten Abstand mm 125
Abstand Tisch-Spindelnase mm 150 - 775
Abstand Spindelmitte-Ständer mm 520
Tischbelastung kg 800

Spindelstock
Antriebsleistung kW 11/15
Drehzahlbereich, stufenlos U/min 80 - 8000
Bereich konstanter Leistung U/min 750 - 8000
Drehmoment, max. Nm 190
Spindelkonus DIN 69871A ISO 40, SK40
Anzugsbolzen DIN 69872

STANDARDZUBEHOER
• - FANUC CNC-Bahnsteuerung Modell 21 i-MA mit 9,5" LCD Monochrom Bildschirm,
• Teileprogrammspeicher 32 kB/80 m
• - RIGID TAPPING - Gewindebohren ohne Ausgleichsfutter
• - 24-fach Tellermagazin
• - Werkzeugaufnahme im Spindelkonus ISO 40, DIN 69871A/DIN 69872, SK40
• - FANUC AC-Hauptantrieb mit 11/15 kW Motor
• - Drehzahlbereich 80-8000 U/min, stufenlos
• - Kühlmittelversorgung aus dem 300 Litertank, Pumpe 1,5 bar

SONDERZUBEHOER
• - Spindelölkühler
• - Kühlmittelzufuhr durch die Spindel (Form A) DIN 69871
• mit 10 bar Pumpe und Patronenfilter
• - Kühlmittelpumpe 6 bar
• - Vorbereitung für 4. Achse

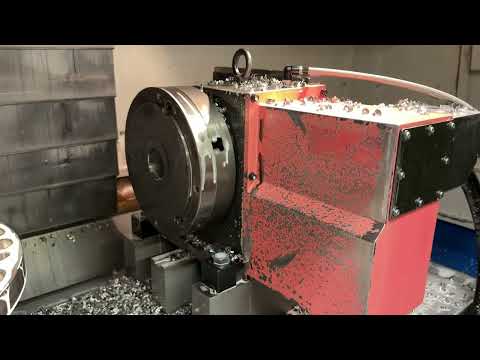

• - KITAGAWA CNC-Rundtisch Typ RS 250 RAHO
• mit Motor Fanuc und 4. Achse in Maschine
